三爪自定心卡盤A1型

三爪自定心卡盤A1型
歡迎您通過以下聯系方式聯系我們
廠址：遼寧省大連瓦房店市解放街475號
郵編：116300
電話：0411-85612132
傳真：0411-85623591
手機：13500740028
郵箱：wed007400@163.com?

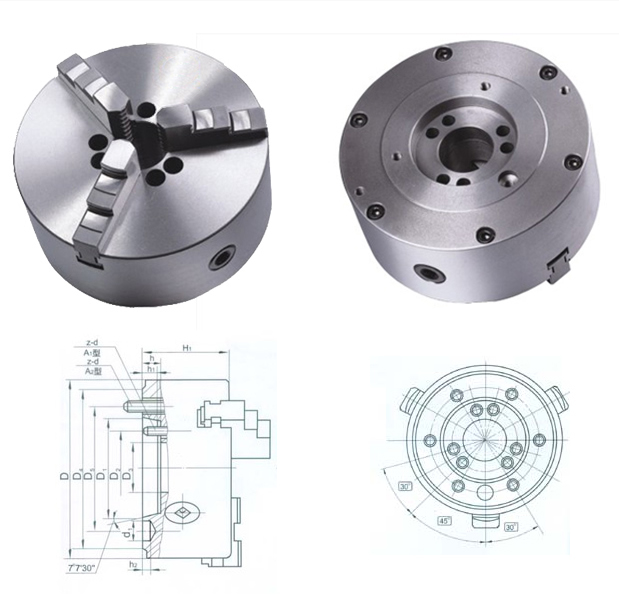

三爪自定心卡盤A1型（內圈穿通螺釘連接）采用短圓錐孔定位，定位精度高，拆裝快捷、方便、可靠。按其與機床主軸端部連接形式分為A型（穿通螺釘連接）、C型（拔盤、螺栓鎖緊連接）、D型（拉桿、凸輪鎖緊連接）三種型式。


一：A型：穿通螺釘連接
1：A1型 <內圈螺釘連接>
Mode1 D D1 D2 D3 D4 D5 H1 h h1 h2 d1 Z-d
K11250/A16 106.375 82.6 55 165 133.4 93 15.875 13 6.5 19.5 6-M12
K11250A/A16
K11315/A16 315 106.375 82.6 55 165 133.4 106 15.875 13 6.5 19.5 6-M12
K11315A/A16
K11315/A18 139.719 111.1 78 210 171.4 106 17.462 14 8 24.2 6-M16
K11315A/A18
K11400/A18 400 139.719 111.1 78 210 171.4 118 17.462 14 8 24.2 6-M16
K11400A/A18
K11500/A111 500 196.869 165.1 125 280 235 135 19.05 16 10 29.4 6-M20
K11500A/A111
